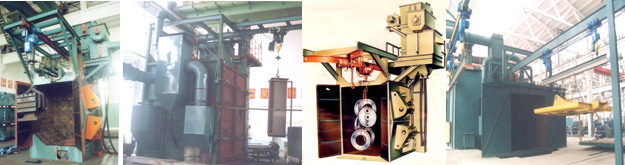

吊钩式抛丸清理机
为适用不同用户、满足不同生产能力的需求开发、研制的多品种、多系列吊钩（通过式）抛丸清理机，广泛应用于航天工业、钢铁、机械、车辆、铸造、汽车、电站、电机、军工、桥梁、机车、机床、船舶、有色金属、石油、化工等行业中大型、小批量铸锻件及铆焊件的表面清理。Q3760型机是为钢结构件的上料和表面抛丸清理、吹扫、表面打磨、卸料的工艺流程需要而设计开发的专机系列产品。
吊钩系列部分机型技术规格
|
技术参数
|
QH6
|
Q378
|
Q378A
|
|
工件最大尺寸mm
|
Φ600×1200
|
Φ800×1500
|
Φ1000×1800
|
|
吊钩数/每钩吊重kg
|
600
|
2 /800
|
1/800
|
|
抛丸量/台数kg/min
|
90×2
|
200×2
|
200×2
|
|
清理一钩时间
|
5-20 min
|
5-15
|
5-10
|
|
技术参数
|
QZJ017
|
QZJ030
|
QZJ035
|
|
工件最大尺寸mm
|
Φ2500×4500
|
Φ1200×1500
|
Φ1300×1600
|
|
吊钩数/每钩吊重kg
|
2/3000
|
2/1000kg
|
1000
|
|
抛丸量/台数kg/min
|
280×6
|
200×2
|
260×2
|
|
清理一钩时间
|
8-15
|
5—20
|
5-20
|
|
技术参数
|
QZJ013
|
Q3710C
|
Q378F
|
Q378D
|
|
工件最大尺寸mm
|
Φ2500×3000
|
Φ1000×1800
|
Φ800×1500
|
Φ800×1500
|
|
吊钩数／每钩吊重kg
|
1/3000
|
2/1000
|
1/800
|
2/800
|
|
抛丸量/台数kg/min
|
300×4
|
200×2
|
200×2
|
200×2
|
|
清理一钩时间min
|
5-9
|
5—25
|
5—15
|
5—15
|
|
备注
|
|
无地坑
|
|
技术参数
|
QZJ3760
|
|
工件通过最大外型尺寸（长×宽×高）
|
7000×3200×2000 mm
|
|
每钩单工位清理时间
|
6-8分钟/钩
|
|
生产率
|
6000钩/年（单班）
|
|
单钩最大吊重
|
6000 kg
|
|
抛丸器
|
抛丸量
|
12×280 kg/min
|
|
功率
|
12×18.5 kW
|
|
工件搬运台车
|
载重量
|
2×10 吨
|
|
行走速度
|
12.5 m/min
|
有关技术参数以产品说明书为准
Technical data on product description should be final
|
|
