1 概述

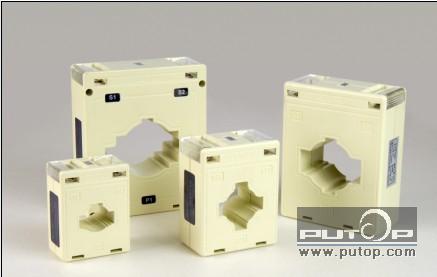

AKH-0.66系列电流互感器,外壳采用阻燃,耐温140℃的聚碳酸脂压注成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，容量大，质量轻。
产品符合国际GB1208-2006。
2 技术指标
◆测量CT一次电流5～6300A二次电流5A、1A、0.1A、0.05A
保护CT一次电流200～6300A，二次电流5A、1A、0.1A、0.05A
剩余电流CT一次电流0～5A，二次输出电压1V或电流2mA,20mA
双绕组CT一次电流5～6300A，二次电流5A、20mA、1A、20mA
◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)
◆额定频率50～60Hz
◆环境温度-30℃~70℃最高耐温120℃
◆海拔高度≤3000m
◆工频耐压3000V/1min 50Hz
◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所
3 选型说明
根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。卸下互感器顶部接线罩壳，去掉引线垫片，二次引出后罩壳复位。计量电能用的可利用固定螺栓和罩壳上小孔加封铅印，以防窃电。
工作电流长期不超过1.1倍额定值，允许在1.2信额定值时短时使用，时间不超过1h，瞬时（1S内），工作电流不允许超过60倍额定电流；
根据被测电流大小,选定额定电流和额定电流比,一般在负载电流的2/3以上;
产品极性表示为:一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
测量仪表接于S1、S2端上,此时所接仪表的总阻抗(包括连线)不应超过互感器的额定负荷.当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用电流为1A的规格;
注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
4 安装方法
请联系我们！
附录1
互感器选用的额定容量应大于负荷阻抗
互感器在使用调试过程中，时有反馈信息：“电流表指示与实际电流值偏差较大”，进而怀疑“互感器质量有问题”，究竟其原因：“设计选用额定容量偏小，总负荷阻抗大于额定容量，实非互感器质量问题所引起。”
为明确起见，现举例说明：某配电装置，如在现场或中央两处测量和计量，导线截面2.5mm2，相距70m，应选用的互感器额定容量将不同（忽略接触电阻）。
上表摘录的数据详见下面表1和表2
测量回路的功耗（VA）/电阻（Ω） 表1
常用仪表功耗一览表（参考值） 表2
附录2
电工测量和计量仪表与互感器间准确级配置
测量仪表
通常电压表、电流表、功率表准确级为1.5～2.5级；频率表为0.5级；与仪表连接的分流器、附加电阻，电量变速器为0.5级。
相配置的互感器准确级，如仅作电压、电流测量用，一般不低于1级，非重要回路电流表（2.5级），可使用3级；如组合使用，应不低于回路内部仪表的最高准确级。
计量仪表
根据《电能计量装置管理规定》（DL448-91）的有关规定： 表1
上表中电能计量装置分类系根据用电量和重要程度划分： 表2
附录3
为什么推荐选用规格为1A的电流互感器
国标GB 1208-2006《电流互感器》第5.2项中规定，额定二次电流标准值为1A和5A，优先值5A。当传输距离较大时，1A和5A相比有较多优点：
线路功耗降低，线路功耗与通过电流平方成正比，二次电流为1A的互感器5A相比降低功耗25倍，即1A的功耗仅5A的4%.在设计1A系统时，一般只需计算和保护仪表的阻抗（忽略接触电阻）
测量线路的功耗（VA） 表1
传输距离加大，电流互感器二次负载计算机公式S=I2Z,在相同负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可避免选5/1A中间互感器或选用大容量互感器。
不同额定容量时的传输距离(m) 表2
电线截面减小：大中型工厂，当仪表和互感器安装距离较远（例如80m），从表2可以看出，当选用5A、10VA互感器，面经计算需8mm2，如选用1A，2.5VA互感器，线截面仅需1.5mm2。
目前随着计算机和数控仪表的普及和发展，额定二次电流为1A及以下规格的电流互感器选型已较普遍。
