中央空调计费-超声波冷热量表计   电 话：1 3 9 1 5 1 9 1 8 3 6
      中央空调计费-超声波冷热量表计 是用于测量及显示水流经热交换系统所释放或吸收热量的仪表，热量表是安装在热交换回路的入口或出口，用以对采暖设施中的热耗进行准确计量及收费控制的智能型热量表。
原理：

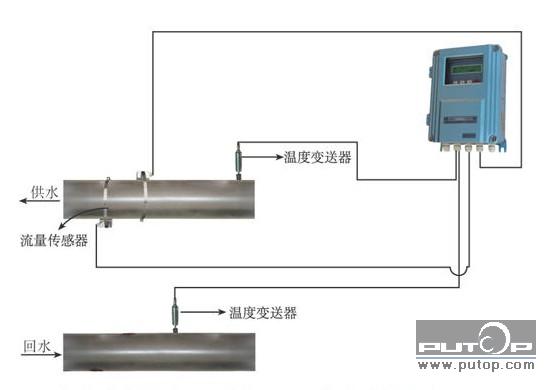

超声波能量表其工作原理是在热交换系统中安装热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热量。
主要功能：
中央空调计费-超声波冷热量表计 是一种根据欧盟EN1434标准、采用超声波时差原理，以水为介质进行流量计量并同时实现热量计量的仪表，该产品锂电池供电，无任何活动的机械部件，具有测量精度高，安装简单，压损小，运行稳定，使用寿命长，自我诊断功能强等特点:

测量精度：EN14342级或3级。
重 复 性：优于±0.5%
测量周期：默认3秒（1-31秒可选）
本地96段超低功耗液晶显示可显示：正、负累积热量、瞬时热量、流速、供回水温度及温差、工作状态错误代码等电池电量，超声波信号强度与信号质量
操 作：磁性操作棒，内部双按键
信号输出：RS232、RS485、4-20mA、M-BUS、脉冲输出可选
通信协议：标准M-BUS及索尼卡扩展协议
最低流速：低始动流量最低可测液体流速0.01米/秒
适用温度：介质温度0℃-160℃，环境温度-40℃-80℃（LCD显示-25℃-60℃）
温度探头：铂电阻PT500或PT1000
              小口径热表温度范围：0-105℃
              大口径热表温度范围：0-160℃
防护等级：IP68
供电方式：3.6V锂电池可工作6年，选配电池可工作10年以上，电压2.6V时工作正常
DC24V（两线制）
功耗：测量周期3秒，管径100mm时平均功耗为0.55mW
   测量周期1秒，管径100mm时平均功耗为1.65mW空管时自动进入省电工作模式，功耗降低至30%，可延长电池寿命

超声波能量表技术参数：
公称口径
mm流量m3/h 外形尺寸mm 流量传感器接口尺寸
qn qmin qmax 长 宽 高
50 15 0.6 30 200 160 160 法兰连接-螺栓4-M16
65 25 1.0 50 200 160 160 法兰连接-螺栓4-M16
80 40 1.6 80 225 200 200 法兰连接-螺栓8-M16
100 60 2.4 120 250 215 215 法兰连接-螺栓8-M16
125 100 4.0 200 250 215 215 法兰连接-螺栓8-M16
150 150 6.0 300 300 280 280 法兰连接-螺栓8-M20
200 250 10.0 500 350 330 330 法兰连接-螺栓12-M20
250 400 16.0 800 400 400 400 法兰连接-螺栓12-M24
300 600 24.0 1200 450 450 450 法兰连接-螺栓12-M24
超声波能量表特点：
1动态流量补偿算法，实现流量的精确测量；
2温度传感器采用进口高精度PT1000保证测量精度；
3电子运算单元采用美国TI公司MSP430系列16位微处理器，先进的微功耗设计；
4完善的补偿算法,智能化的计量自诊断和功能；
5结构紧凑，一体化设计结构牢固抗破坏性好；
6冷热两用，安装在进水、回水两用；
7积分仪外挂式结构，方便用户观察与操作；
8脉冲输出、mbus接口或485接口，可实现数据远传，集中控制（可选）；
9始动流量极小；
